HTF(GYF)系列消防高温排烟轴流通风机

一.HTF(GYF)系列消防高温排烟轴流通风机概述、特点
(1)HTF(GYF)系列消防高温排烟轴流通风机,由上海交通大学和绍兴银燕风机股份有限公司联合研制共同开发,具有性能优良,耐高温性能良好,效率高,占地比离心风机少,安装方便等特点。
(2)HTF(GYF)系列消防高温排烟轴流通风机经“国家消防装备质量监督检验中心“检测合格,其性能达到国内领先水平,经全国三十多个省市的消防部门认可。该风机畅销北京,天津,上海经,重庆,浙江,广东,江苏,山东,河南,河北,安徽,湖南,四川,辽宁,湖北,陕西,吉林,内蒙古,山西,贵州,黑龙江,福建,江西,云南,深圳等全国各省(市),自治区。
(3)耐高温性能优良:风机测试符合GBJ45-82消防规范标准要求,风机采用独特设计,耐高温电机内置,配置电机冷却系统,能在300氏摄度高温条件下连续运行100分钟以上,100氏摄度温度条件下连续20小时/次不损坏,广泛应用于高级民用建筑,烘箱,地下车库,隧道等场合;
(4)适用范围广:可以根据高级民用建筑的不同要求,采用变速或多速驱动形式,心达到一机两用(即常用通排风和消防时高温排烟)的目的;叶型分为轴流式(HTF(GYF)-I,II)和混流式HTF(GYF)-IG,亦可制作屋顶式,消音式。
(5)效率高:本系列风机采用先进的CAD软件经多目标优化设计研制开发的新产品,以实测表明风机效率大于80%,部分大机号大于85%,并具有效率曲线平坦的特点,有利于节能;
(6)安装方便,占地较离心风机少:该风机基本形式为轴流式风机或混流式风机,可直接与风管连接或墙壁安装,安装形式可采用垂直或水平式。很大程度上节省了占地面积。

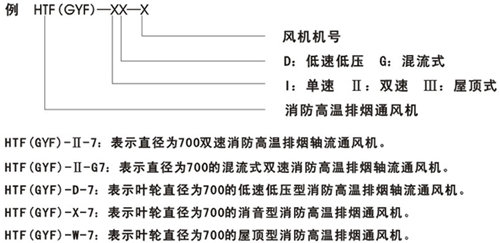

二.HTF(GYF)系列消防高温排烟轴流通风机性能的选择和型号说明

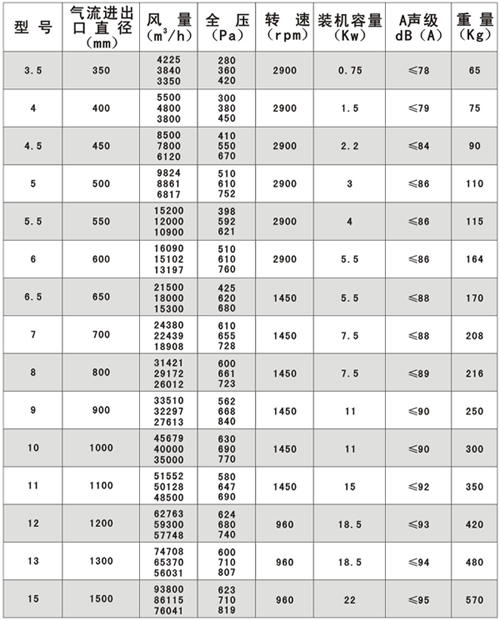

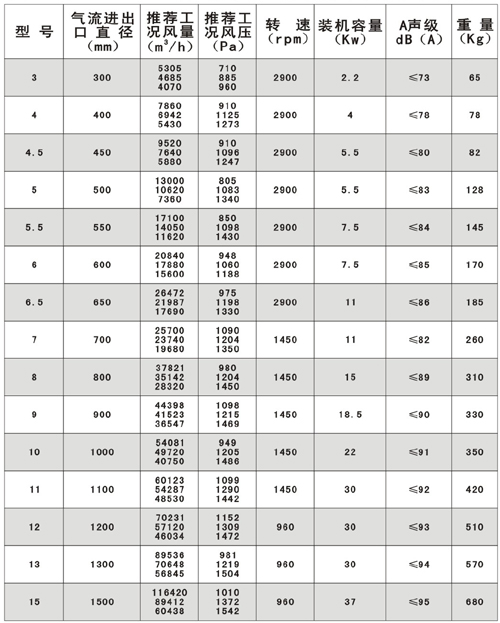

三.HTF(GYF)-I型消防高温排烟轴流风机参数表

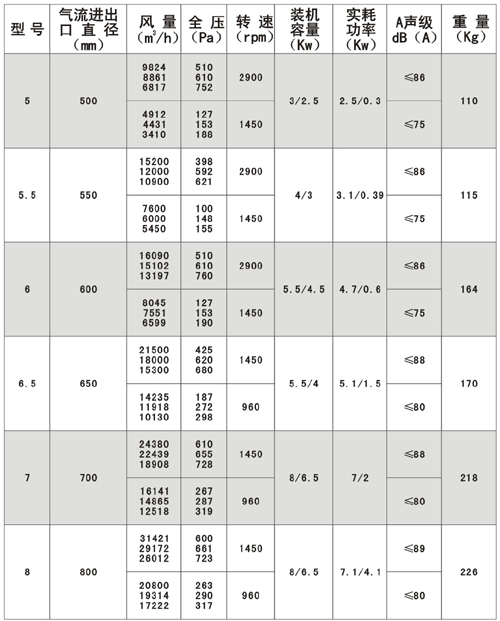

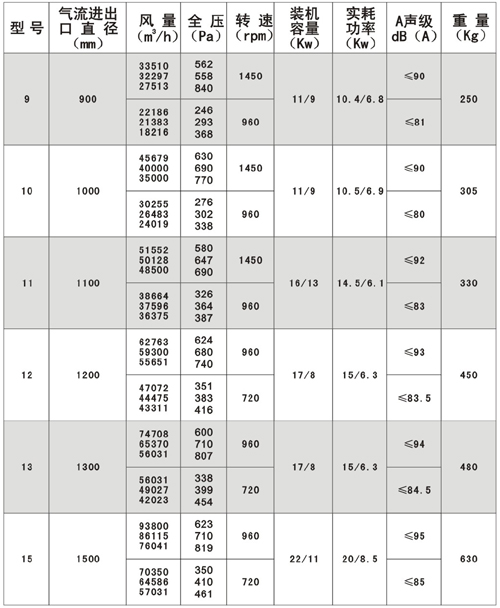

四.HTF(GYF)-II型双速消防高温排烟轴流通风机性能参数表(1)

四.HTF(GYF)-II型双速消防高温排烟轴流通风机性能参数表(2)

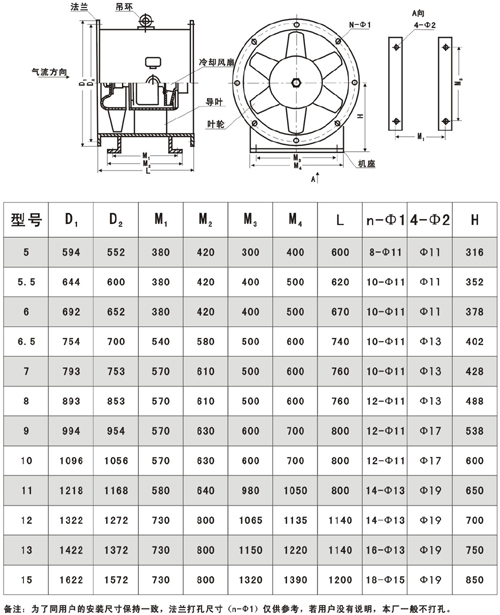

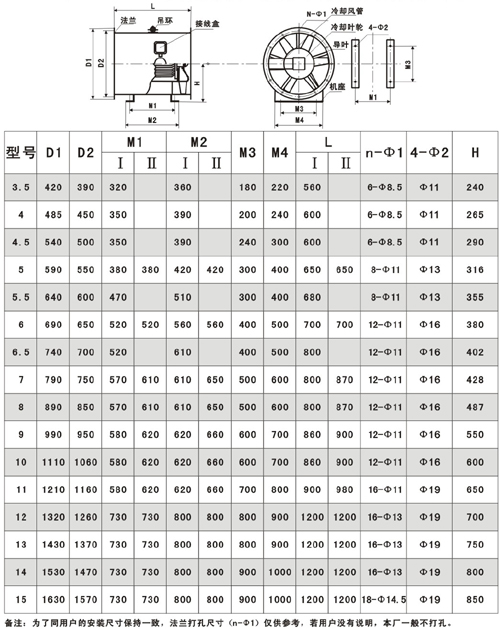

HTF(GYF)-I,II系列消防高温排烟通风机外形及安装尺寸表

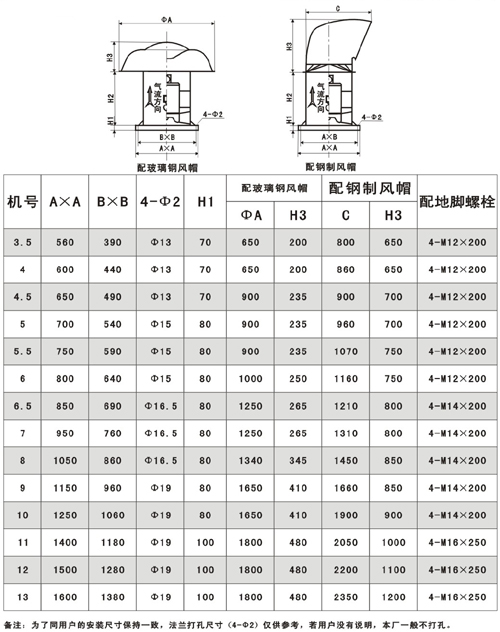

六.HTF(GYF)-W系列屋顶式消防高温排烟通风机外形及安装尺寸表(性能参数照HTFI,II风机)

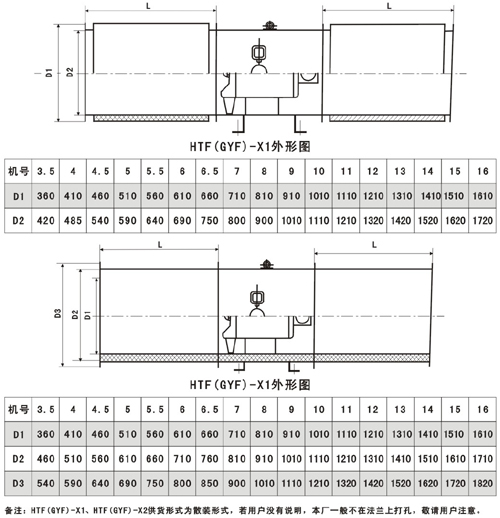

七.HTF(GYF)-X系列消音型消防高温排烟轴流通风机概述(性能参数参照HTF(GYF)I,II风机)
HTF(GYF)-X系列消音型消防高温排烟轴流风机分为两类:HTF(GYF)-X1风机外壳不带消声器,进,出风口带消声器;HTF(GYF)-X2风机外壳和进,出风口均带消声器。风机外壳带消声器可消声3-5分贝;进,出风口各带1000mm消声器,可消声8-14分贝;进,出风口各带2000mm消声器,可消声11-17分贝。消声器的长度有500mm,750mm,1000mm,2000mm;可根据用户需要自定长度。

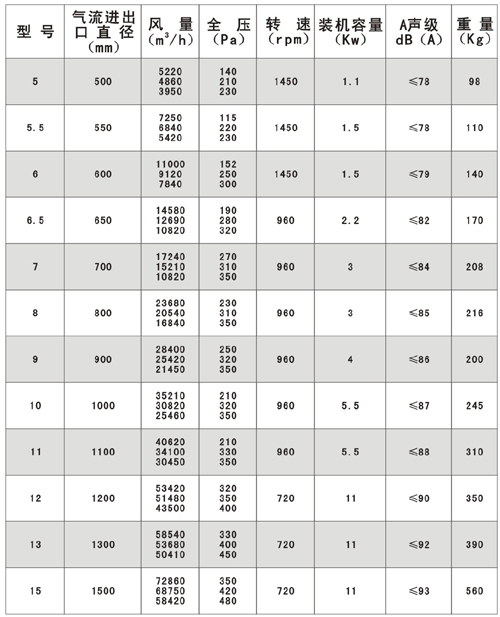

八.HTF(GYF)-D型低速压型消防高温排烟轴流通风机性能参数表

九.HTF(GYF)-D型低速压消防高温排烟轴流通风机外形尺寸表

十.HTF(GYF)-IG型混流式消防高温排烟轴流通风机性能参数表

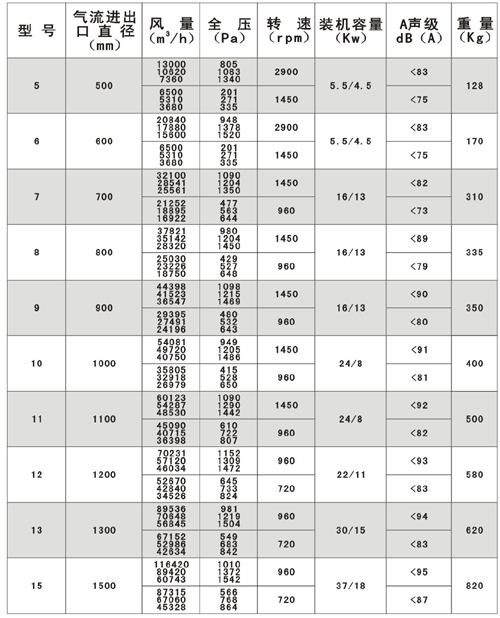

十一HTF(GYF)-IIG型双速混流式消防高温排烟通风机性能参数表

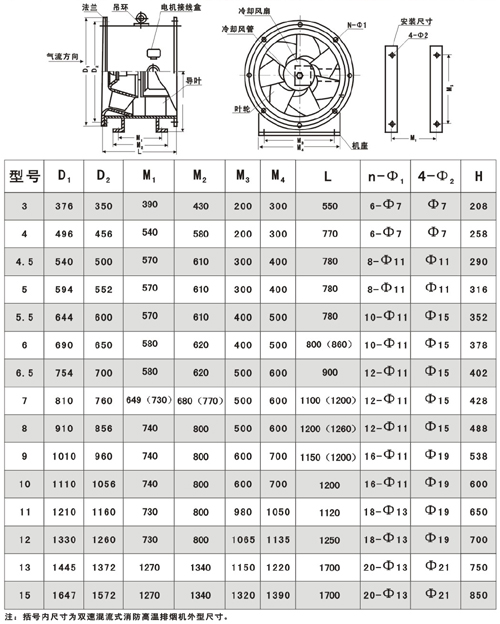

十二 HTF(GYF)-IG(IIG)型混流式消防高温排烟轴流通风机外形尺寸表
